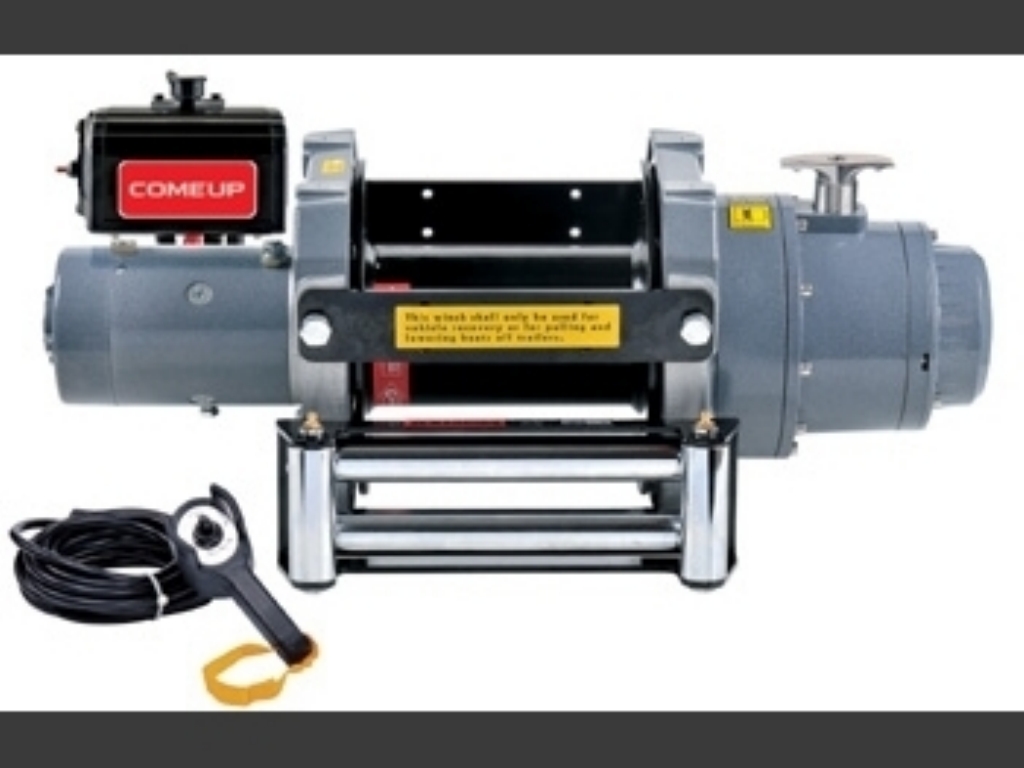

ComeUp Winch - Rhino 8

Endüstriyel Vinçler

  • Ticari, endüstriyel ve ağır hizmet uygulamaları için güvenilir elektrikli vinç
  • Ergonomik T saplı 10 eşit konumlandırılmış pim deliği 36 ° 'lik artışlarla yeniden konumlandırmayı mümkün kılar.

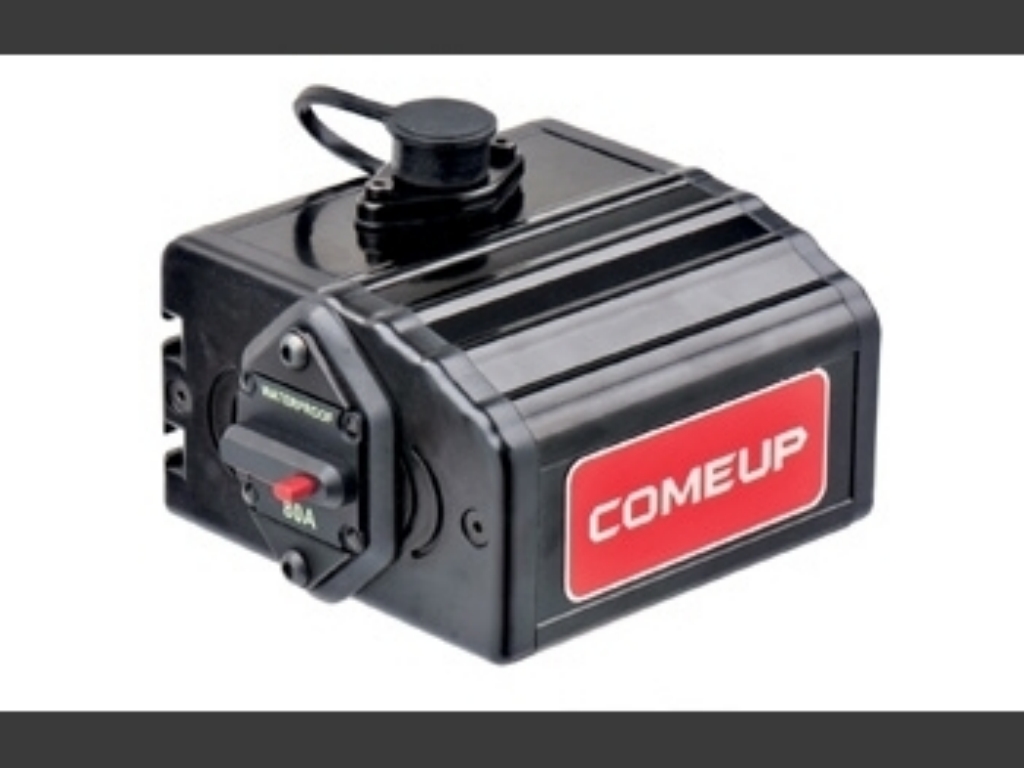

  • Kontrol kutusunda yerleşik olan aşırı yük koruyucusu, vincin aşırı yüklenmesini önler
  • Termometrik LED göstergeli su geçirmez uzaktan kumanda, motor aşırı ısındığında uyarı verir.
  • ABD Almanya, İngiltere Fransa, vb. Patentli mekanik konik fren tüm yükü tutar.
  • Dalgıç sızdırmaz kontaktör, yüksek amperleri tutar ve daha yüksek görev döngüsüne izin verir..
  • Standart Uyumluluk: CE Makine Direktifi 2006/42 / EC, CE EMC Direktifi 2004/108 / EC, EN 14492-1: 2006 Güç Tahrikli Vinçler ve SAE J706
Ürün Sipariş Formu
Özellikler
  • Parça numarası: PN 850812 (12V) / PN 850824 (24V)
  • Halat çekme oranı: 3,630 kg / 8,000 lb (SAE J706 derecesi)
    3,560 kg (EN 14492-derecesi)
  • Motor: 3,430 w / 4.6 hp 12V sarılı seri
    1,940 w / 2.6 hp 24V sarılı seri
  • Dişli oranı: 3-kademeli planet dişli  211:1
  • Debriyaj (serbest sarım): Dönen dişli halka
  • Fren (tamburun dışında): Otomatik, tam yüklü CBS (Koni Fren Yapısı)
  • Vinç yapısı: Çelik tamburlu alüminyum döküm muhafazalar
  • Tambur ölçüsü: 90 x 205 mm (3.5” x 8.1")
  • Vinçin dönüşü: Tel halat yalnızca sargının altına yerleştirilmiş olacaktır
  • Kumanda: 5 m (17 ') kablolu termometrik gösterge LED'li su geçirmez uzaktan kumanda
  • Montaj cıvataları modeli: 254 x 114 mm (10” x 4.5”)
    254 x 165 mm (10" x 6.5")
  • Çelik halat önerilir:
    * EN 14492-1 derecesi için minimum 69,8 kN kopma mukavemetine sahip 10 mm x 22,6 m, 1.960 N / mm2 kalite.
    * 3/8 "x 100 ', EIPS sınıfı, minimum 15.663 lbf kopma mukavemeti SAE J706 derecelendirmesi için gereklidir.
  • Vinç ağırlığı (halat dâhil): 31 kg / 68,3 lb
  • Brüt ağırlık: 47 kg / 104 lb
  • Kutu boyutu, (U x D x Y): 650 x 260 x 440 mm (25,6 "x 10,2" x 17,3 ")
  • Araç kurtarma vinci için EN 14492-1 gereklilikleriyle uyumlu:
    * Tambur üzerindeki ilk halat tabakası için çalışma katsayısı en az 2 olacaktır.
    * Tambur için halatın merkezine D / d oranı en az 10 olacaktır.
    * Tambur fribord en az 1.5 x halat çapında olacaktır
Teknik Özellikler

Hat Hızı ve Amp. Çekme (tambur üzerinde 1. kat tel halat):

Çekme Gücü,
Kg / lb
Hız,
Dakikadaki mil / dakikadaki fit
Amper
12V
24V
Yüksüz
9 / 29.5
45
 30
907 / 2,000
3 / 10
90
60
1,814 / 4,000
1.5 / 5
180
120
2,722 / 6,000
1 / 3.3
260
180
3,630 / 8,000
0.7 / 2.3
340
230



Çekme Hattı ve Halat Kapasitesi:

Halat Sarım Sayısı
Sarıma Göre Çekme,
kg / lb
Sarım Hızı,
mpm / fpm
Tambur Üzerindeki Toplam İp,
m / ft
1.
3,630 / 8,000
0.7 / 2.3
6.3 / 20.7
2.
3,025 / 6,669
0.9 / 3.0
13.8 / 45.3
3.
2,593 / 5,717
1.0 / 3.3
22.6 / 74.1
4.
2,269 / 5,002
1.2 / 4.0
30.5 / 100
