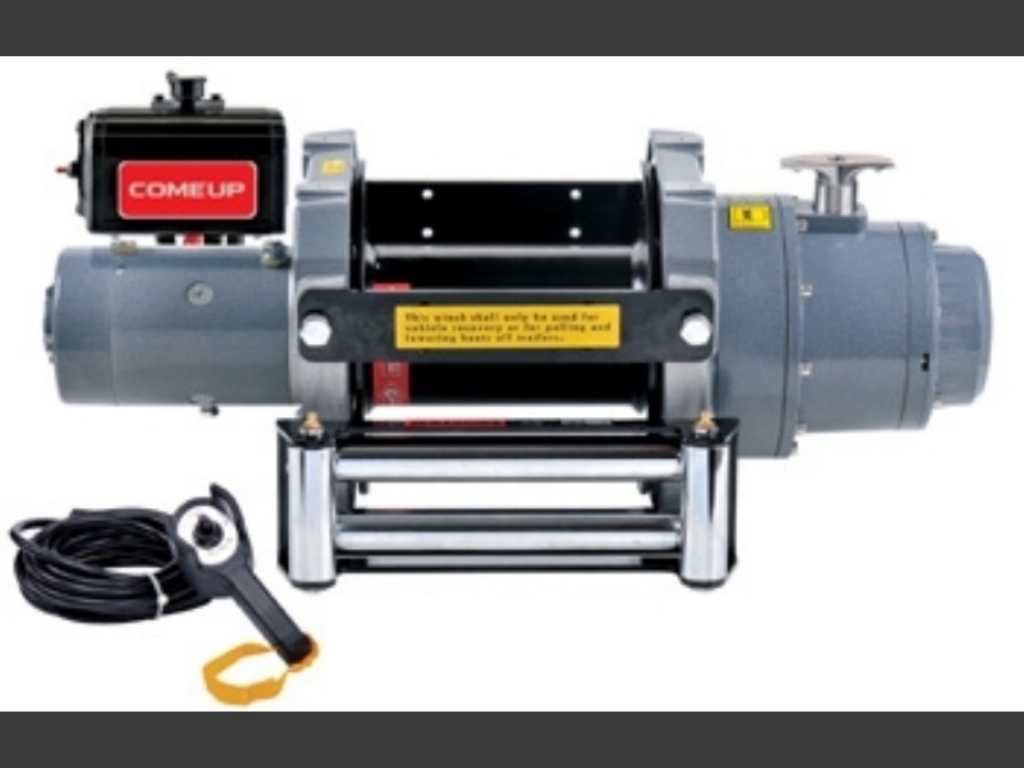

ComeUp Winch - Rhino 12 Pro

Endüstriyel Vinçler

5,1 Ton Elektrikli Kurtarma Vinci

  • Ticari, endüstriyel ve ağır hizmet uygulamaları için güvenilir elektrikli vinç
  • 4.180w / 12V veya 2.690w / 24V serisi sarımlı motor
  • Ergonomik T saplı 10 eşit konumlandırılmış pim deliği 36 derecelik artışlarla yeniden konumlandırmayı mümkün kılar.
  • Patentli aşırı yük akımı koruyucusu, vincin maksimum çekme gücünü programlanabilir.
  • LED Göstergesi, çalışırken vinç durumunu ayrıntılı olarak gösterir.
  • ABD Almanya, İngiltere Fransa, vb. Patentli mekanik konik fren, tüm yükü kaymadan tutar.
  • Hızlı tel halat düzeni için T-kolunu döndürmek kolaydır.

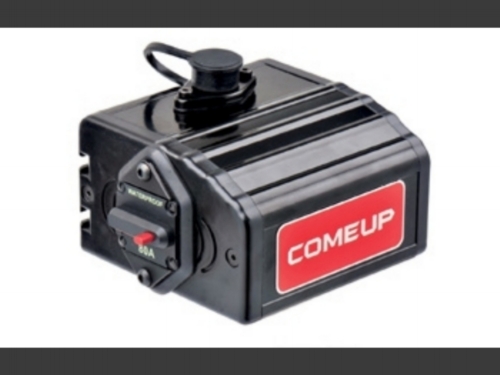

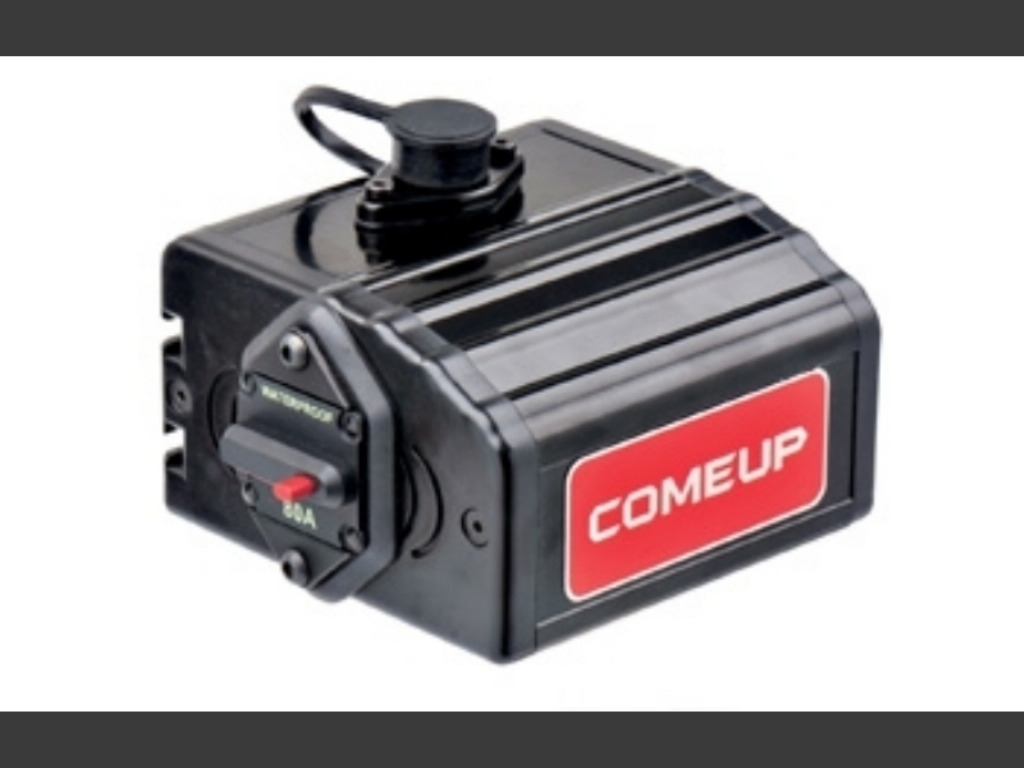

  • Dalgıç sızdırmaz kontaktör, yüksek amperleri idare eder ve daha yüksek görev döngüsüne izin verir.
  • SAE J706, CE Makine Direktifi 2006/42 / EC ve EN 14492-1 standartlarını karşılar
Ürün Sipariş Formu
Özellikler
  • Parça numarası: PN 851105 (12V) / PN 851324 (24V)
  • Halat çekme oranı: 5,440 kg / 12,000 lb (SAE J706 derecesi)
    5,100 kg (EN 14492-1 derecesi)
  • Motor: 4,180 w / 5.6 hp 12V sarılı seri
    2,690 w / 3.6 hp 24V sarılı seri
  • Dişli oranı: 3-kademei planet dişli 315:1
  • Debriyaj (serbest sarım): Dönen dişli halka
  • Fren (tamburun dışında): Otomatik, tam yüklü CBS (Koni Fren Yapısı)
  • Vinç yapısı: Çelik tamburlu alüminyum döküm muhafazalar
  • Tambur ölçüsü: 114 x 195.5 mm (4.5” x 7.7")
  • Vinçin dönüşü: Tel halat yalnızca sargının altına yerleştirilmiş olacaktır
  • Kumanda: 5 m (17 ') kablolu termometrik gösterge LED'li su geçirmez uzaktan kumanda
  • Montaj cıvataları modeli: 254 x 114.3 mm (10” x 4.5”)
    254 x 165.1 mm (10" x 6.5")
  • Tel halat önerilir:
    * EN 14492-1 derecelendirmesi için minimum 100,5 kN kopma mukavemeti ile 12 mm x 21,4 m, 1,960 N / mm2 kalite.
    * 1/2 "x 100 ', EIPS sınıfı, minimum 22,552 lbf kırılma mukavemeti SAE J706 derecelendirmesi için gereklidir
  • Vinç ağırlığı (halat dahil): 47 kg / 104 lb
  • Brüt ağırlık: 61 kg / 134 lb
  • Kutu boyutu, (U x D x Y): 693 x 313 x 473 mm ( 27.3" x 12.3" x 18.6")
  • Araç kurtarma vinci için EN 14492-1 gereklilikleriyle uyumlu:
    * Tambur üzerindeki ilk halat tabakası için çalışma katsayısı en az 2 olacaktır.
    * Tambur için halatın merkezine D / d oranı en az 10 olacaktır.
    * Tambur fribord en az 1.5 x halat çapında olacaktır
Teknik Özellikler

Hat Hızı ve Amp. Çekme (tambur üzerinde 1. kat tel halat):

Çekme Gücü,
Kg / lb
Hız,
Dakikadaki mil / dakikadaki fit
Amper
12V
24V
Yüksüz
10 / 32.8
40
 35
1,814 / 4,000
4.4 / 14.4
140
110
3,630 / 8,000
3.5 / 11.5
280
 210
4,535 / 10,000
1.5 / 5.0
350
 260
5,440 / 12,000
1.3 / 4.3
420
 310



Çekme Hattı ve Halat Kapasitesi:

Halat Sarım Sayısı
Sarıma Göre Çekme,
kg / lb
Sarım Hızı,
mpm / fpm
Tambur Üzerindeki Toplam İp,
m / ft
1.
5,440 / 12,000
1.3 / 4.3
5.9 / 19.4
2.
4,534 / 9,996
1.5 / 12.1
13 / 42.7
3.
3,885 / 8,565
1.8 / 14.3
21.4 / 70.2
4.
3,399 / 7,494
2.0 / 16.4
30.5 / 100

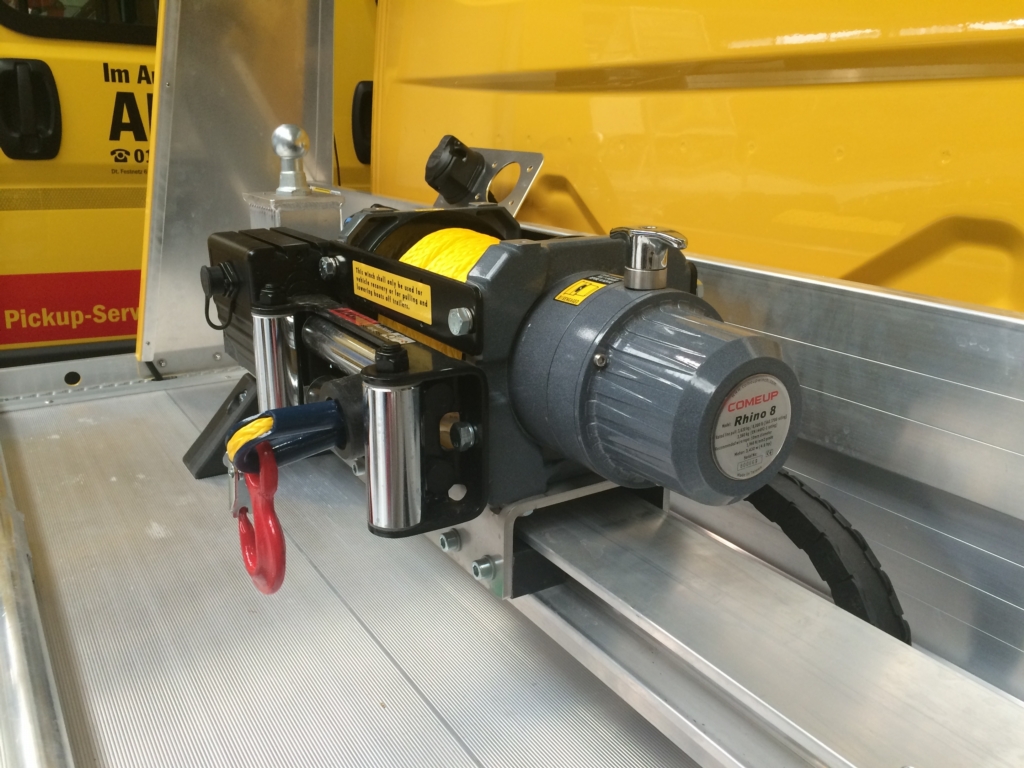

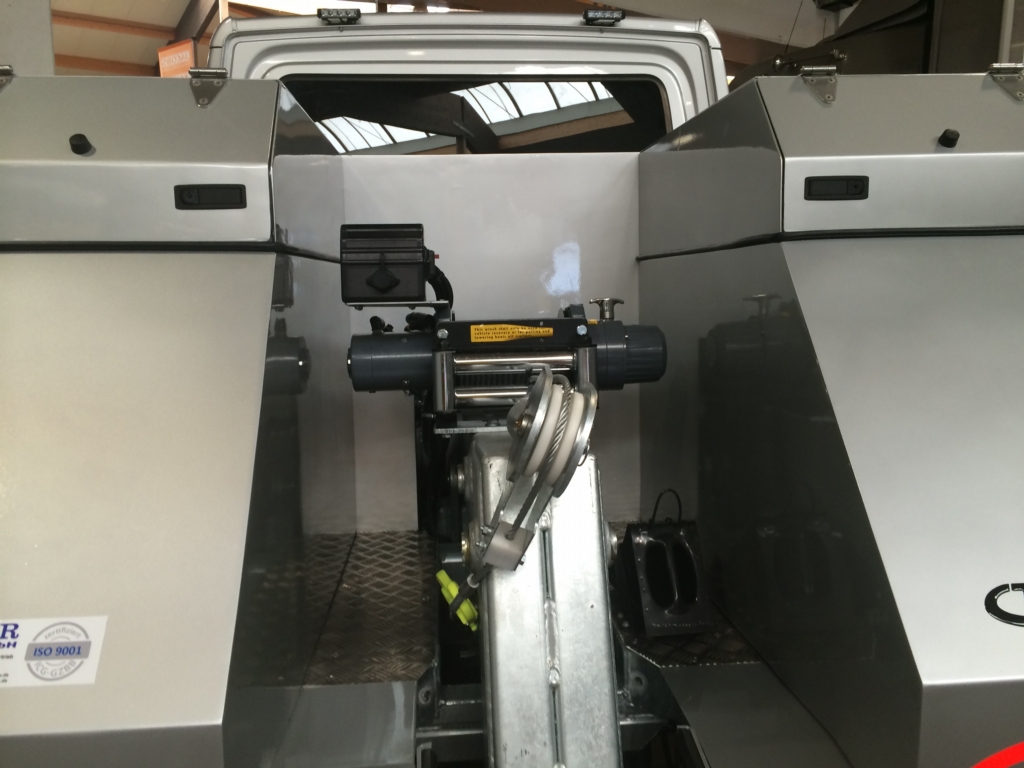

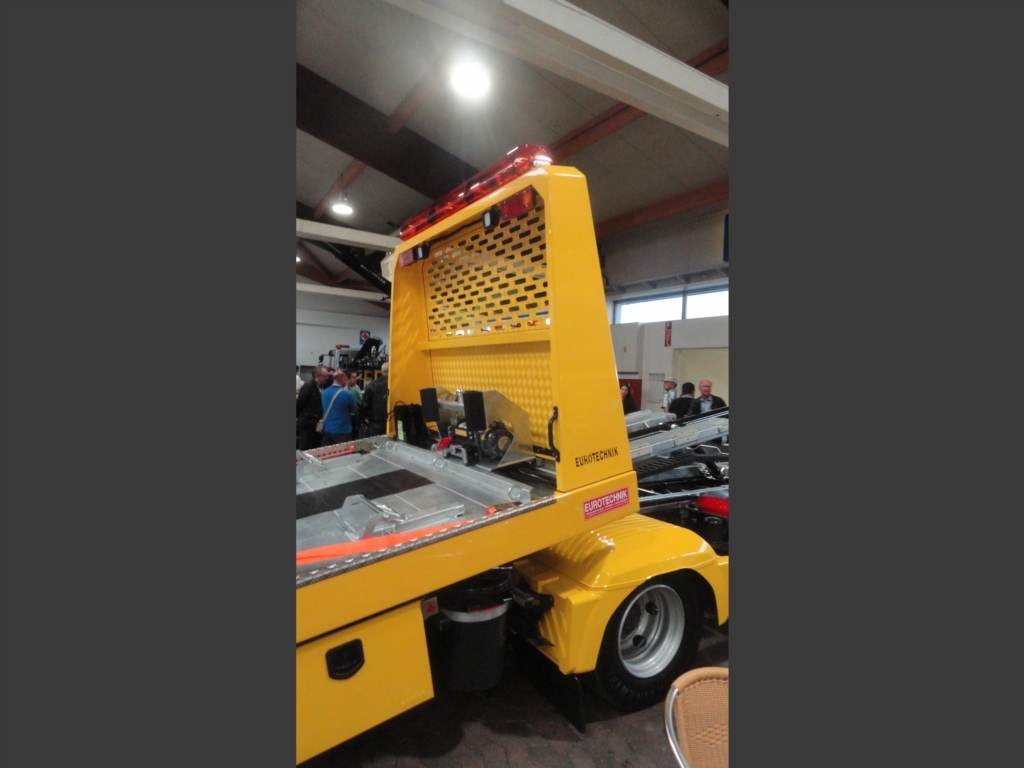

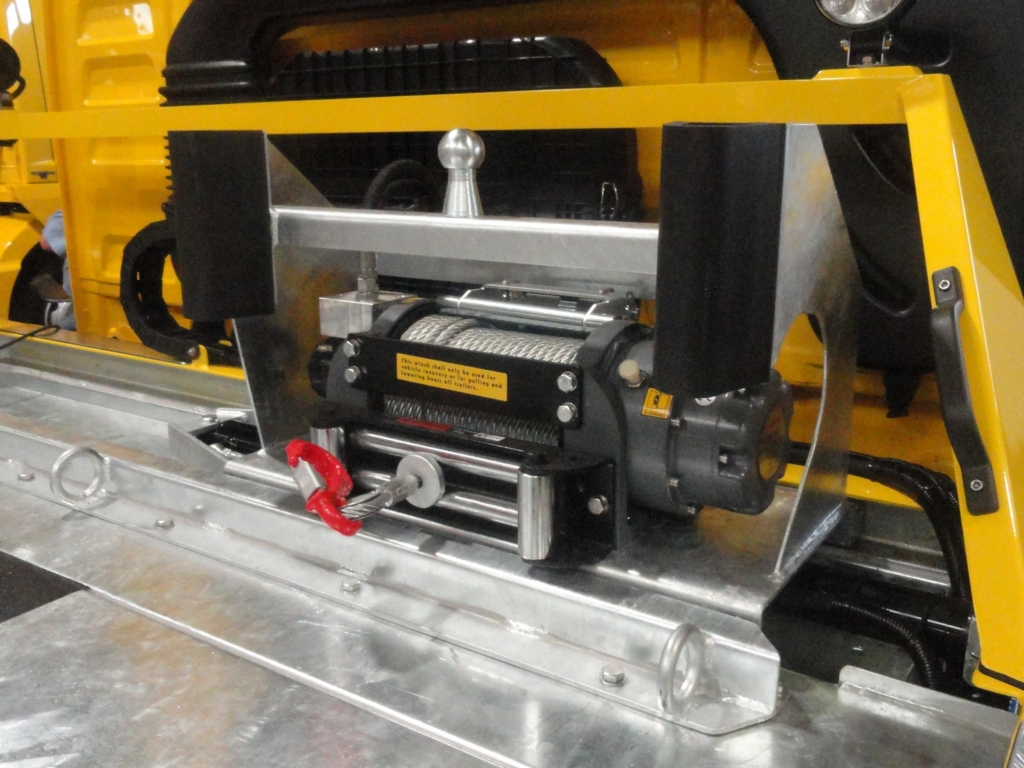

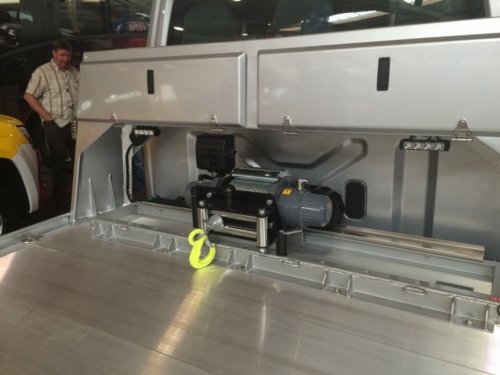

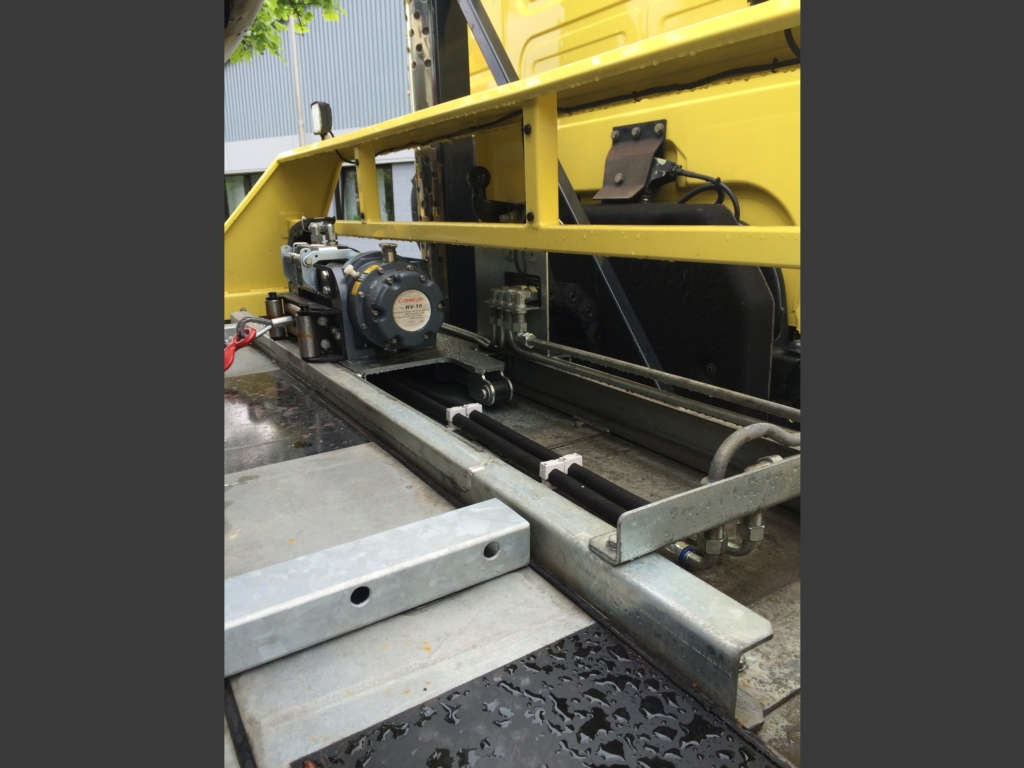

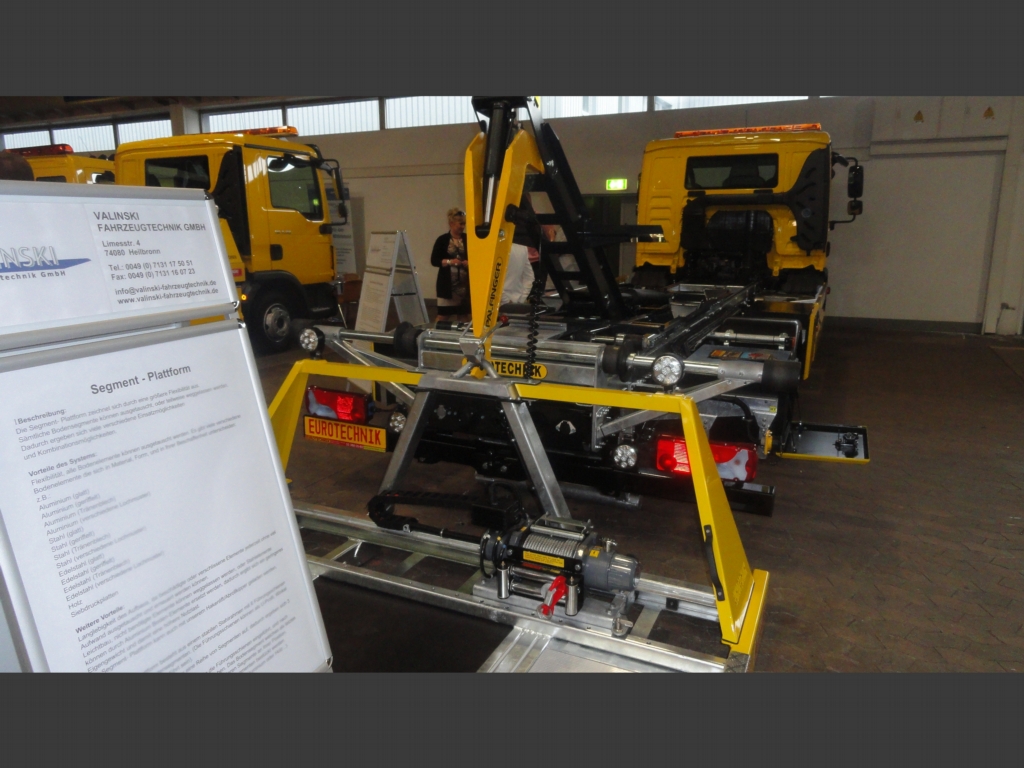

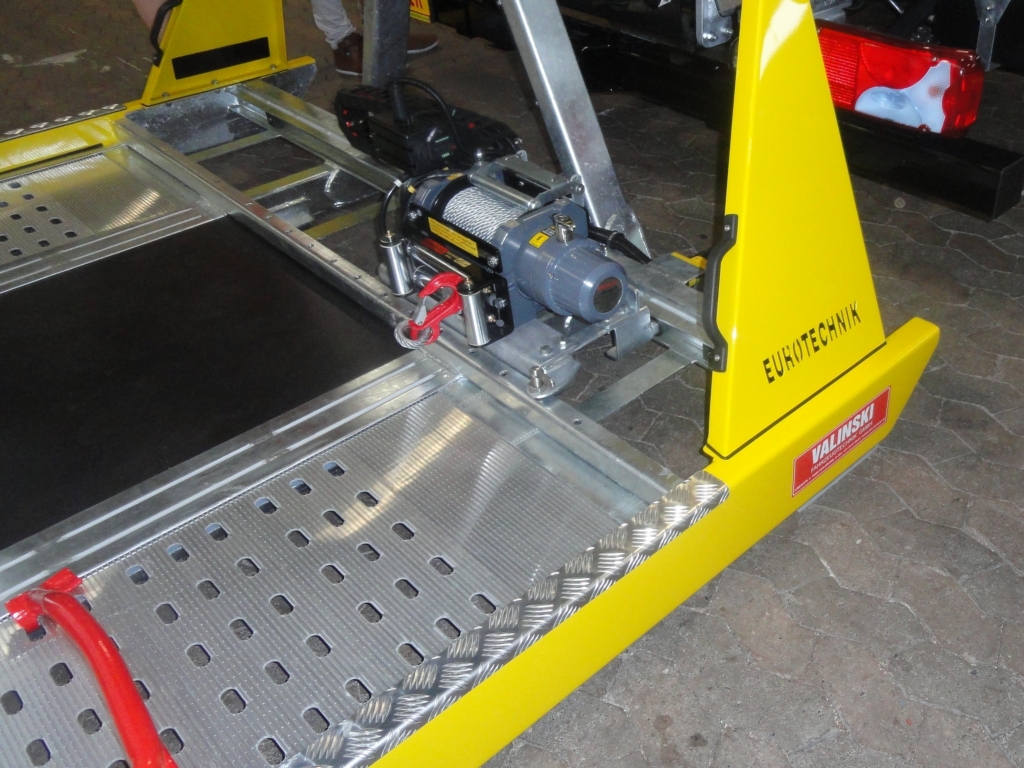

Fotoğraflar
